電路中的基本:惠斯通電橋

返回列表 來源: 百度百科 發布日期: 2019.04.17


          惠斯通電橋不是惠斯通發明的,在測量電阻及其它電學實驗時,經常會用到叫惠斯通電橋的電路,很多人認為這種電橋是惠斯通發明的,其實,這是一個誤會,這種電橋是由英國發明家克里斯蒂在 1833年發明的,但是由于惠斯通第一個用它來測量電阻,所以人們習慣上就把這種電橋稱作了惠斯通電橋。

惠斯頓電橋


惠斯通電橋是由四個電阻組成的電橋電路,這四個電阻分別叫做電橋的橋臂,惠斯通電橋利用電阻的變化來測量物理量的變化。

惠斯頓電橋


          ⑴ 對邊

          R13=(R1+R3)//(R2+R4)

          R24=(R1+R2)//(R3+R4)

          ⑵ 鄰邊

          R12=R1//(R2+R3+R4)

          R23=R3//(R1+R2+R4)

          R43=R4//(R1+R2+R3)

          R14=R2//(R1+R3+R4)

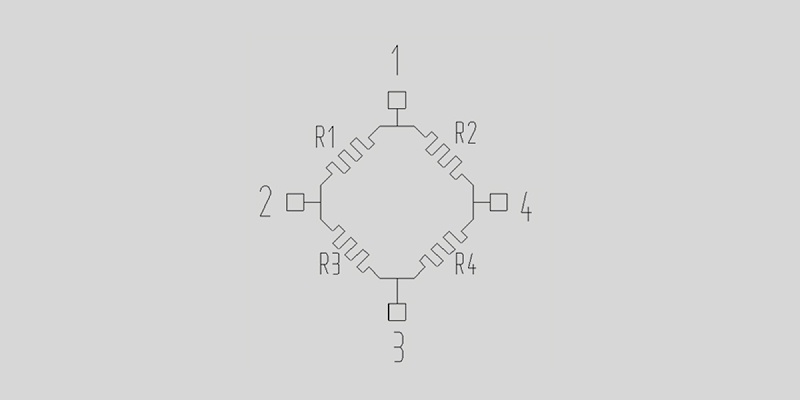

          ⑶ 硅壓力芯片中的4 個電阻非常接近,簡稱為橋阻R。

           R1≈R2 R3R4 R

           R13≈R24 R

           R12≈R23 R43R143/4R


          硅壓力芯片中的電橋與理論存在差異,實際測試電阻時是有方向的,假設圖中 1端是IN+ ,3IN-,測量電阻的萬用表正表筆應接高點位,即測量1 、3 間的電阻,1接正表筆 + ,3 接負表筆。



          電橋不平衡時,G的電流IGR1, R2R3,R4有關。利用這一關系也可根據IG及三個臂的電阻值求得第四個臂的阻值,因此不平衡電橋原則上也可測量電阻。

        (部分資料來源于百度百科)



參考資料

1.[英]艾倫·艾薩克斯;郭建中,江昭明,毛華奮等.麥克米倫百科全書:浙江人民出版社,2002

2.王晨明.淺談惠斯通電橋在醫學診斷和檢測儀器中的應用[J].醫療裝備,2002(04):13-14.
