溫度是表征物體冷熱程度的物理量, 在工業生產 、生活應用和科學研究中是一個非常重要的參數。在工業控制過程中需要對控制對象進行溫度監測,防止控制對象由于溫度過高而損壞, 因此溫度的實時監測就顯得更加重要。對溫度的實時監測有利于對控制對象的及時檢查、保護 ,并及時調整溫度的高低。

Pt100鉑熱電阻概述

電阻值隨溫度的變化程度稱為溫漂系數, 大部分金屬材料的溫漂系數是正數, 而且許多純金屬材料的溫漂系數在一定溫度范圍內保持恒定 , 具體應用中選用哪一種金屬材料(鉑、銅、鎳等)取決于被測溫度的范圍。金屬鉑(Pt)電阻的溫度響應特性較好,成本較低,可測量溫度較高;它在0 ℃的額定電阻值是 100 Ψ, 是一種標準化器件。

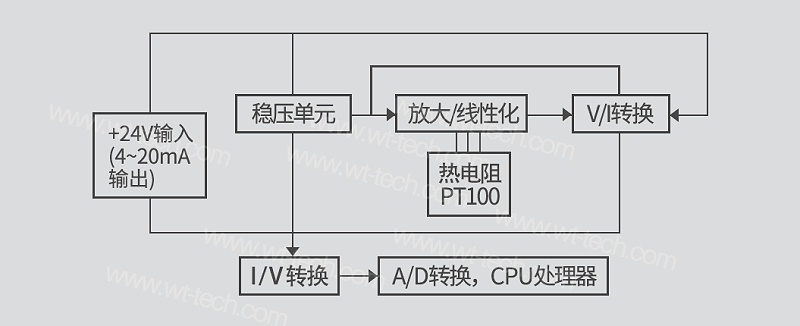

工作原理

利用鉑熱電阻特性來檢測溫度, 將溫度轉換成電壓信號;再通過 V/I 轉換單元, 將電壓信號轉為4～20 mA 的標準電流信號輸出 , 這樣既省去昂貴的補償導線,又提高了信號長距離傳送過程中的抗干擾能力;在單片機系統上再由電流電壓轉換芯RCV420將 4～20 mA 轉換為 0～5 V 電壓信號。經過 A/D 轉換成數字信號, 單片機系統把讀取到的數字信號進行識 別處理,并換算成與溫度對應的數字信號, 最后再由液晶顯示器顯示輸出溫度值 。CPU主要完成對A/D采集到的數據進行處理, 包括 A/D 值的濾波處理和A/D值向實際溫度轉換, 最后送給顯示器顯示。

沃天溫度變送器

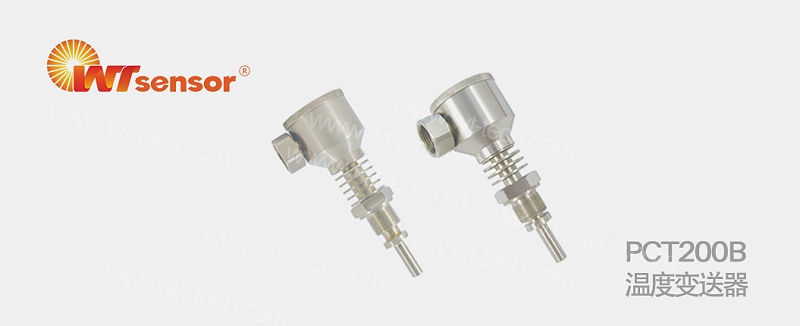

PCT200B（普通）活動接頭溫度變送器

PCT200B（普通）活動接頭溫度變送器是為方便安裝專門設計的一款變送器。變送器采用了高性能、高可靠進口鉑電阻，經過精密的溫度和非線性補償，采用性能良好的模塊化信號處理工藝技術，對介質溫度進行測量校準，輸出工業控制標準信號。

產品外殼采用全不銹鋼一體化加工，具有體積小、熱響應快等特點；導線采用專用屏蔽導線，使用溫度范圍寬；該產品安裝方便，具有極高的抗振和抗沖擊性能。

詳細參數請查看>>>>>>

PCT200E1溫度變送器

PCT200E1防爆溫度變送器是利用鉑電阻的阻值隨溫度變化而變化，且呈一定函數關系的特性來測量被測介質的溫度。變送器采用了高性能、高可靠進口鉑電阻，經過精密的溫度和非線性補償，采用性能良好的模塊化信號處理工藝技術，對介質溫度進行測量校準，輸出工業控制標準信號。產品外殼采用全不銹鋼一體化加工，具有體積小、熱響應快等特點；導線采用專用屏蔽導線，使用溫度范圍寬；該產品安裝方便，具有極高的抗振和抗沖擊性能。

詳細參數請查看>>>>>>

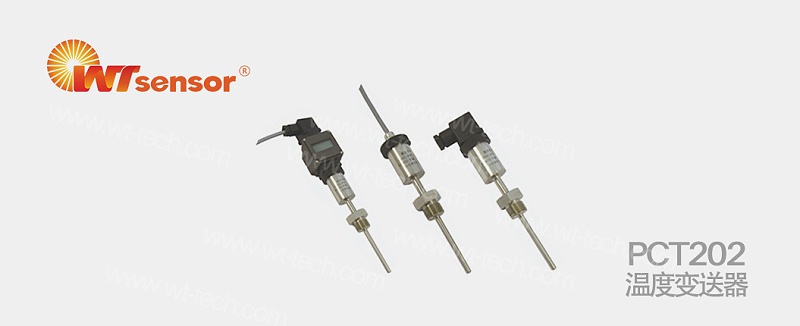

PCT202活動接頭溫度變送器

PCT202一體化溫度變送器是利用鉑電阻的阻值隨溫度變化而變化，且呈一定函數關系的特性來測量被測介質的溫度。產品由溫度傳感器，轉換電路兩部分組成，具有性能穩定，靈敏度高，可靠性強等優點。

PCT202一體化溫度變送器采用全焊接活動螺紋結構，安裝方便，廣泛應用于石油機械、化工機械、泵及壓縮機、電力、鍋爐、天然氣等自動化溫度測控系統中。

詳細參數請查看>>>>>>

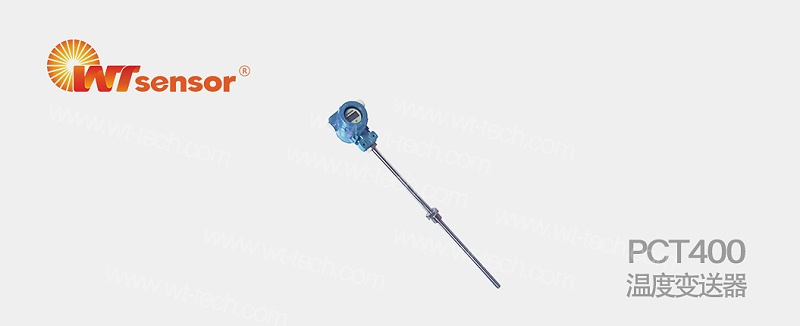

PCT400工業溫度變送器

PCT400工業溫度變送器是利用鉑電阻的阻值隨溫度變化而變化，且呈一定函數關系的特性來測量被測介質的溫度。變送器采用高精度的熱電偶、熱電阻作為檢測元件，用高穩定性電路進行信號處理，實現溫度連續測量，輸出工業控制標準信號，同時可以實現顯示，遠傳等功能。

產品測溫部分采用全不銹鋼一體化加工技術，接線盒選用2088鋁殼，產品具有抗震能力強、熱響應快等特點；導線采用專用屏蔽導線，使用溫度范圍寬；該產品安裝方便，適用于溫度測量的各種自動化控制系統中。

詳細參數請查看>>>>>>

參考文獻

[ 1] 何希才, 任力穎, 楊靜.實用傳感器接口電路實例[ M] .北京:中國電力出版社, 2007.

[ 2] 林國漢, 王迎旭.基于單片機的溫度遠程控制系統設計[ J] .微計算機信息, 2009, 25(20):76-77.

[ 3] 陳德龍, 秦會斌.基于 Pt100 的電子溫度表設計[ J] .杭州電子科技大學學報, 2005, 25(4):42-45.

[ 4] 才智, 范長勝, 楊冬霞.Pt100鉑熱電阻溫度測量系統的設計[ J] .現代電子技術, 2008, 31(20):172-174.

[ 5] 李蕓婷, 萬振凱.Pt100 溫度傳感器數據實時采集系統[ J] .儀器儀表用戶, 2007, 14(5):24-26.

[ 6] 北京賽億凌科技有限公司.鉑電阻溫度傳感器[ 2004-05-21] .[ EB/OL] .[ 2006-7-8] .http://www.bjsailing .com.cn.

[ 7] Sipex .LP2950/ LP2951 Data Sheet[ EB/OL] .[ 2001-04-12] .http://www .sipex .com.

[ 8] Texas Instruments.RCV420 Data Sheet[ EB/OL] .[ 1997-08-23] .http:// www .ti.com/ cn/ lit/ gpn/ rcv420.

[9] 陳志文, 王瑋，基于Pt100鉑熱電阻的溫度變送器設計與實現,福建 廈門：廈門大學, 361005
