小知識：擴散硅壓力芯體的內部結構

返回列表 來源： 南京沃天 發布日期： 2019.08.06

擴散硅壓力芯體是制造壓力傳感器及壓力變送器的核心部件，以南京沃天擴散硅壓力芯體為例，下面我們來說說擴散硅壓力芯體的內部結構。

擴散硅壓力芯體是由補償板、鋼珠、底座、O型圈、芯片、陶瓷墊、膜片、壓環、硅油等組成。

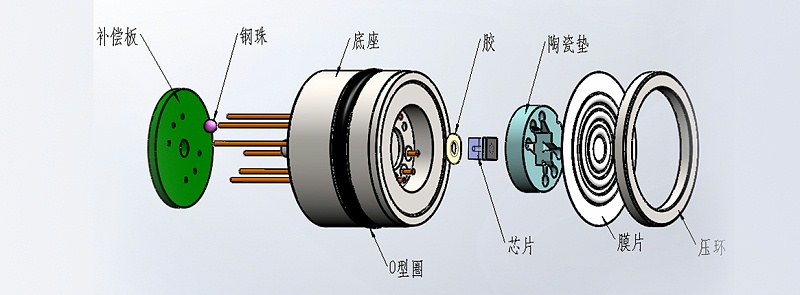

擴散硅芯體的內部結構

如圖上所示結構，每一部分都有相對應的作用與特點

補償板：信號放大

鋼珠：封油

底座：壓力傳感器的載體

O型圈：密封

芯片：感受壓力

陶瓷墊：填充

膜片：接觸測量的液體或是氣體

壓環：把膜片焊接到底座上

硅油：傳導壓力

如上就是關于南京沃天壓力芯體的結構以及作用，如果您有見解歡迎與小編暢談。
